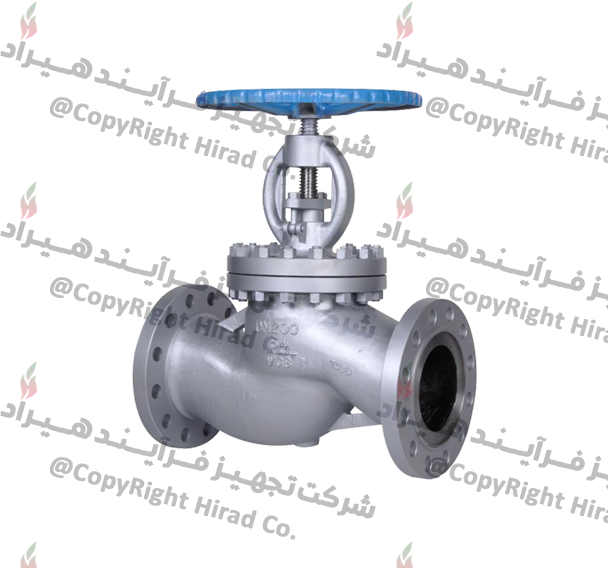

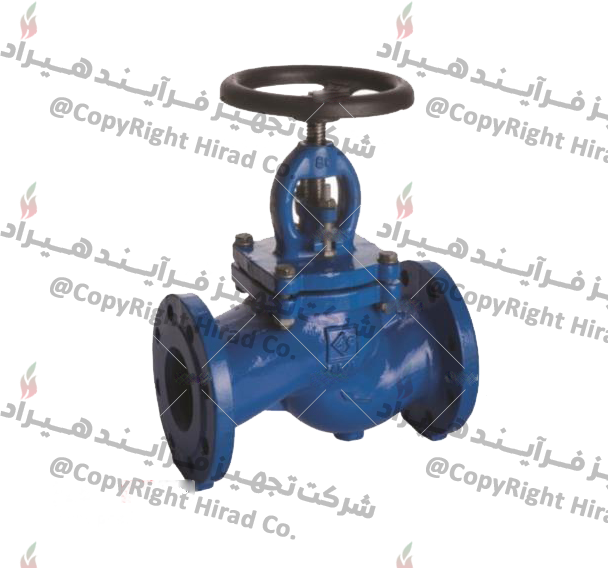

- شـیـر گـلـوب ولـو ( Globe Valve ) چیست ؟
عـمـلکرد شیـر گلـوب ولـو :

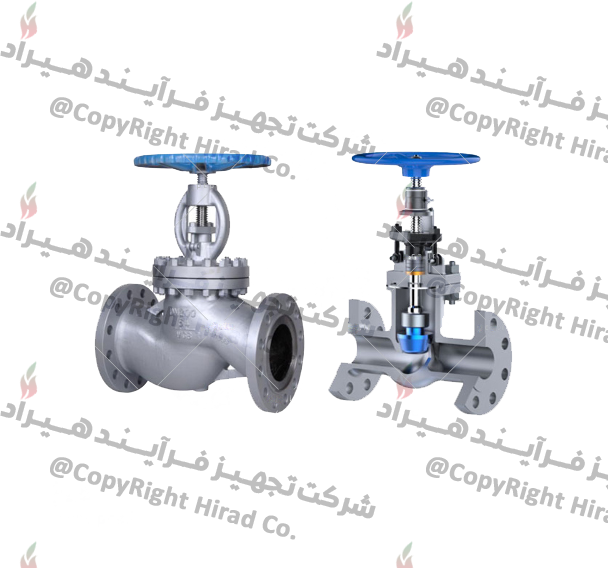

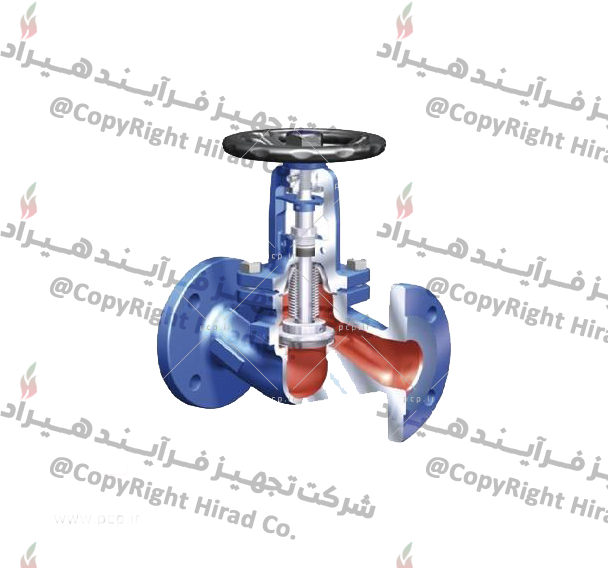

شیر گلوب ولو به عنوان یکی از کاربردی ترین شیرآلات در صنایع مختلفی چون آب، پتروشیمی، نفت و گاز می باشد. این شیر به شیر بشقابی، سوزنی و حتی کروی نیز معروف می باشد (به دلیل شکل ظاهری آن که کروی شکل است و ساختار سوزنی که دارند) و همچنین از آن جا که شیر کروی باید با فشار درون خطوط لوله هم جهت بسته شوند، به آن ها شیر یکطرفه کروی نیز می گویند. شیر بشقابی به منظور تنظیم، راه اندازی و قطع و وصل جریان سیال در کلیه خطوط انتقال سیالات (مثل گاز، مایع) استفاده می شود. شیر کروی دارای یک دیسک در ساختار خود می باشد که این دیسک توانایی مسدود کردن کامل مسیر عبور سیال را دارد و به عبارتی دیگر می تواند از مسیر عبور سیال به طور کامل، کنار برود. این شیر جهت تخلیه و یا جداسازی نیز مورد استفاده قرار می گیرد. شیر بشقابی قابلیت ایجاد افت فشار بالاتری را نسبت به بال ولو، گیت ولو، پلاگ ولو و … در سیال دارد و اگر در سیال افت فشار از فاکتورهای تعیین کننده نباشد، می توانید از شیر کروی استفاده نمایید. قطعه بند آورنده مجرای شیر بشقابی دارای حرکت خطی می باشد و با توجه به طراحی داخلی ساختمان آن، سیال از زمان ورود به شیر تا زمان خروج از آن، دچار تغییر جهت ۱۸۰ درجه ای می شود.
این دسته از شیرها به صورت دستی یا اتوماتیک می باشند و توسط اکچویتور، استیمی که پلاگ یا دیسک به آن متصل است، باز و بسته می شود.
- شرایط عملکرد مطلوب شیر سوزنی یا شیر بشقابی :
گازهای عاری از ذرات جامد
مایعات عاری از ذرات جامد
سیستم های خلا و شرایط دمایی زیر صفر cryogenic
- انواع گلوب ولو یا شیر بشقابی Globe Valve
شیرکروی یا گلوب ولو سری Z

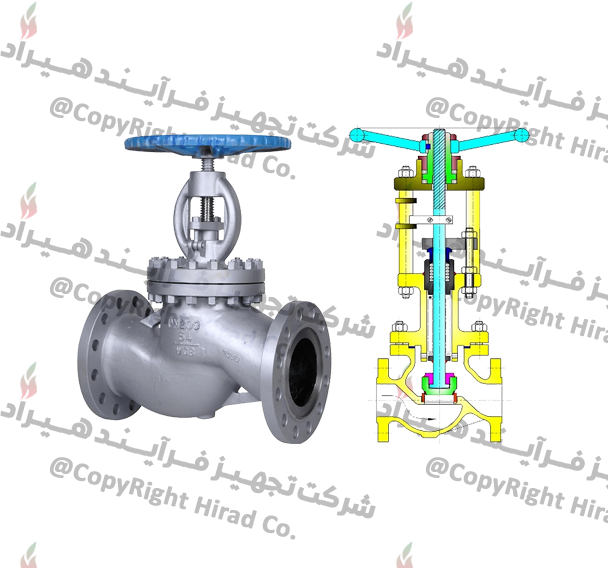

متداول ترین و ساده ترین نوع بدنه سری Z شیرهای کروی می باشد که نشیمنگاه در آن است . در این شیر یک دیافراگم یا جداره Z شکل در یک بدنه کروی داریم. چون نشیمن به صورت افقی قرار گرفته است، میله و دیسک با یک زاویه راست نسبت به محور لوله حرکت می کنند.در این شیرها فضای سرپوش شیر کاملا بزرگ در نظر گرفته شده است به همین دلیل ساخت ، نصب و تعمرات گلوب ولو بسیار راحت می باشد.
- شیر بشقابی یا شیر کروی سری Y
سری Y شیرهای بشقابی یا گلوب ولو ها یک راه حل مطمئن برای جلوگیری از کاهش افت فشار در مسیر سیال می باشد. در این شیرها استم و نشیمنگاه با زاویه حدود 45 درجه در مسیر خط لوله قرار دارد .شیرهای کروی مناسبترین مدل شیر برای فشارهای بالا می باشد.
شیر کروی Angle Type
سری آنجل ولو شیر بشقابی جهت جریان را بدون استفاده از زانویی و با جوشکاری اضافه به میزان 90 درجه در خطوط لوله تغییر می دهد این شیرها توانایی تحمل ضربه های سیالات را دارد .

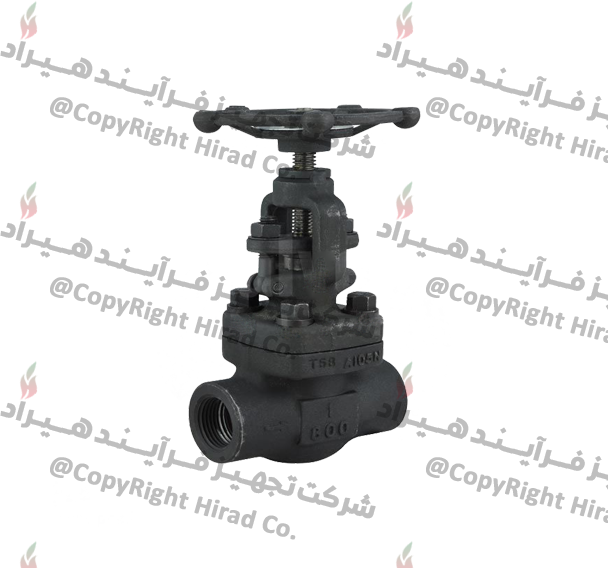

بونت رزوه‌ای Screwed Bonnet : این مدل ساده‌ترین طراحی شیرهای کروی محسوب می‌شود و این شیرهای ارزان قیمت محسوب می شوند.
- انواع شیر بر اساس اتصال بونت و بدنه
بونت Pressure-Seal Bonnet : از این سری به طور گسترده در جایی که فشار و دما بالا است استفاده می شود. در این نوع شیربشقابی هرچه فشار موجود در فضای خالی بالای بدنه بیشتر باشد، فشار وارد شده بر گسکت نیز افزایش می‌یابد و عمل نشت‌بندی به خوبی انجام می‌گیرد.
بونت جوشی Welded Bonnet : این سری گلوب ولو نیز در جایی که بازکردن شیر مورد نیاز نباشد محبوبیت و عمومیت دارد. آن‌ها وزن کمتری نسبت به مدل Bolted Bonnet دارند.

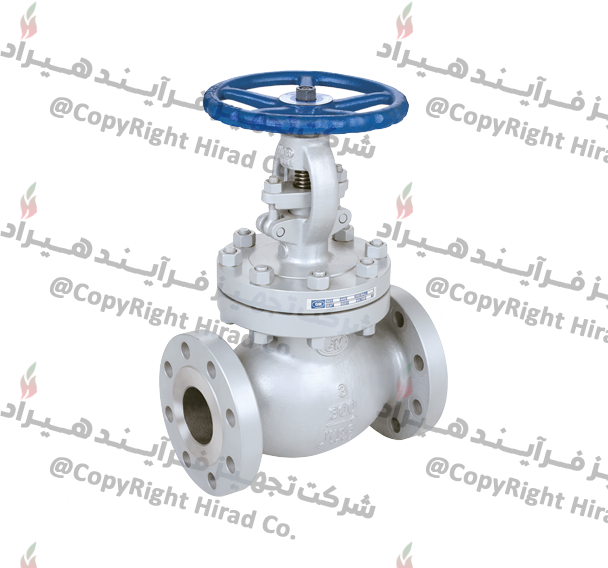

بونت پیچ‌دار Bolted Bonnet : محبوب‌ترین سری طراحی در بین بقیه مدل‌ها را دارا می‌باشد و در بسیاری از شیرهای کروی استفاده می‌شود. این طراحی به گسکت برای آب‌بندی مفصل در بین بدنه و بونت نیاز دارد.
- استاندارد شیر بشقابی یا گلوب ولو Globe Valve
- استاندارد ساخت شیرهای گلوب ولو : BS 1873
- استاندارد شیر ولوهای استیل : ASME B16.34
- استاندارد فلنج تا فلنج : ASME B 16.10
- استاندارد فلنج انتهایی : ASME B16.5
- استاندارد جوش لب به لب : ASME B16.25
- استاندارد تست و بازرسی : API 598
